이*형 님 수조뚜껑 도면 확인 부탁드립니다.

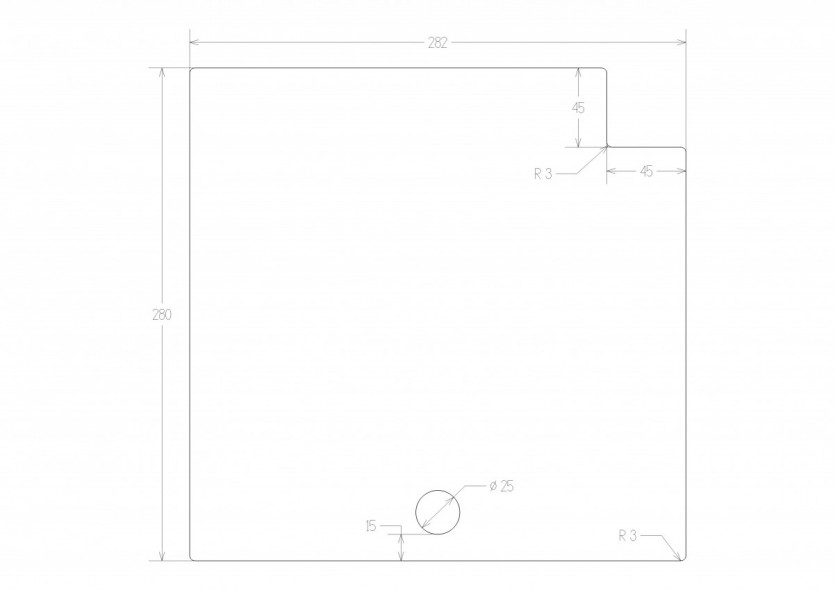

도면 첨부하였습니다.

옵션에는 없지만 내외각 모서리 R3 으로 라운딩 처리하였습니다.

필요치 않으면 알려주시구요.

외각은 괜찮으나 내각의 경우는 반드시 라운딩 처리를 하여야 크랙이 생기지 않습니다.

사각타공은 맞게 입력하셨으나 원형타공의 경우 원의 중심점 까지의 거리입니다.

일단은 원의 가장자리 기준으로 도면 작성하였습니다.

나머지 치수 잘 확인해 보시고 댓글 주시면 작업진행하겠습니다.
