안녕하세요.

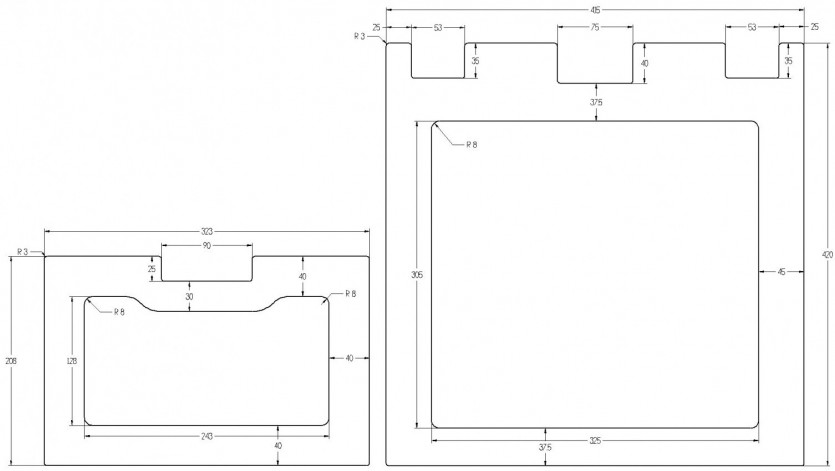

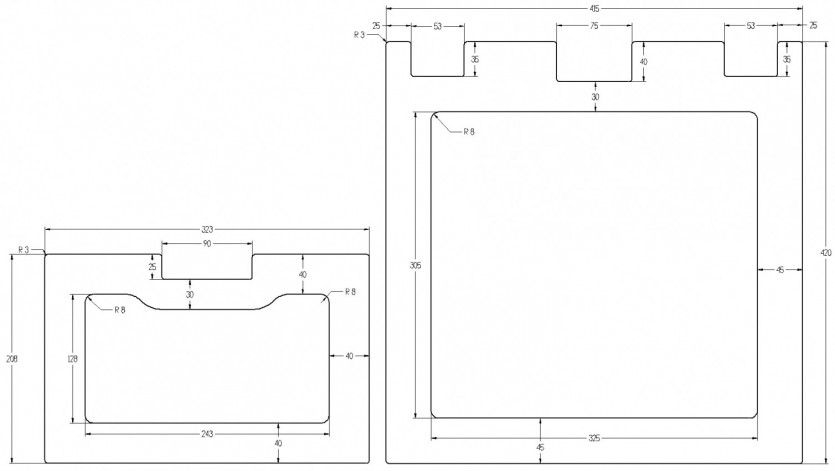

본문에 최종 도면 올렸습니다.
홀간의 간격이 너무 가까운 곳이 많아 부러지지않게 간격을 새로 배치한 부분이 있습니다.
잘 살펴보시구요. 라운딩은 가장자리는 R3으로 하였고 큰 홀의 내각 부분은 크랙 방지를 위해 R8로 라운딩 처리하였습니다.

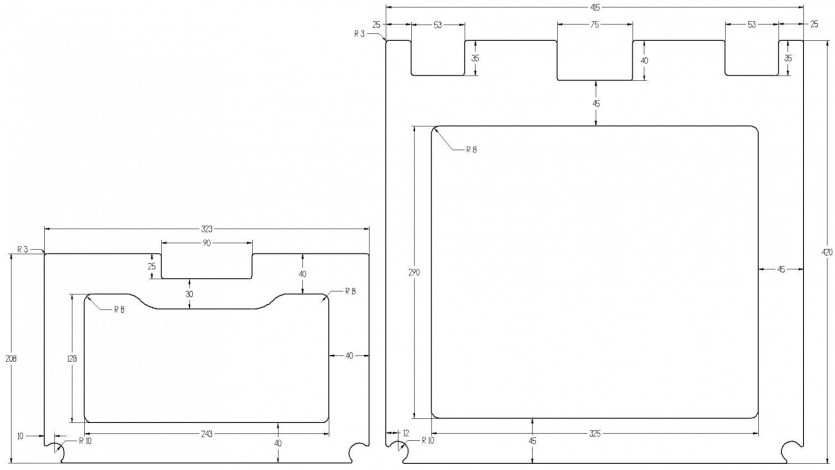

하단 좌우 원형 홀들 또한 가장자리와 너무 가까워 아예 도면과 같이 처리하였습니다.
설치기구들과의 간섭이 생기는지 치수 잘 확인해 보시고 가부 댓글 주시면 작업진행하겠습니다.
ps. 도면은 클릭하시면 확대됩니다.
주문내역
323X208/사각:중상,0,0,90,25/센터,243,128/원형:좌하,10,10,20/우하,10,10,0/라운딩:3/색상:투명
415X420/사각:좌상,25,0,53,35/중상,0,0,75,40/우상,25,0,53,35/센터,325,330/원형:좌하,12,12,20/우하,12,12,20/라운딩:3/색상:투명
