가공 의뢰 드립니다

운영자의 댓글이 달리면 글수정과 파일 재업로드가 불가능합니다.
새글로 작성하여 주시기 바랍니다.

오스틴 2019-09-20 (금) 23:54

수정요청 : 쿨링팬 구멍을 2형 말고 3형(회오리모양) 으로 바꿔서 진행 부탁드립니다

댓글주소 답글쓰기

오스틴 2019-09-20 (금) 23:57

치수누락 : 3t쪽 맨 아래 ┘모양 부품 가로길이는 230입니다.

댓글주소 답글쓰기

2019-09-23 (월) 08:35

안녕하세요.

견적은 127000원입니다.

조립시 뒤쪽 직각부분에 아크릴 쫄대를 군데군데 붙여 주시면 조립강도가 크게 향상됩니다.

댓글주소 답글쓰기

오스틴 2019-09-23 (월) 11:08

결재했습니다! 뒤쪽 직각부분이란 어디를 말씀하시는 것인지요?

댓글주소 답글쓰기

2019-09-23 (월) 11:33

아래 링크를 참고하세요

댓글주소 답글쓰기

오스틴 2019-09-23 (월) 15:09

큰 면끼리 다 접착을 해서 15t짜리 판이 될 예정이라 강도 문제는 괜찮을 것 같아요.
신경써 주셔서 감사합니다~

댓글주소 답글쓰기

오스틴 2019-09-23 (월) 11:14

아 그리고 큰 부품 두개에 160x330 사각창들 각 모서리 전부 라운딩 5mm정도만 추가 부탁드립니다.
전에 받았을때 약간 크랙이 가 있어서요

댓글주소 답글쓰기

오스틴 2019-09-23 (월) 15:11

수정요청 요약입니다
-쿨링팬 구멍을 2형 말고 3형(회오리모양) 으로 수정
-3t쪽 맨 아래 ┘모양 부품 가로길이는 230 (치수가 도면에 누락됨)
-160x330 사각창 두 곳에 각 모서리 전부 라운딩 5mm정도만 추가

댓글주소 답글쓰기

2019-09-24 (화) 10:50

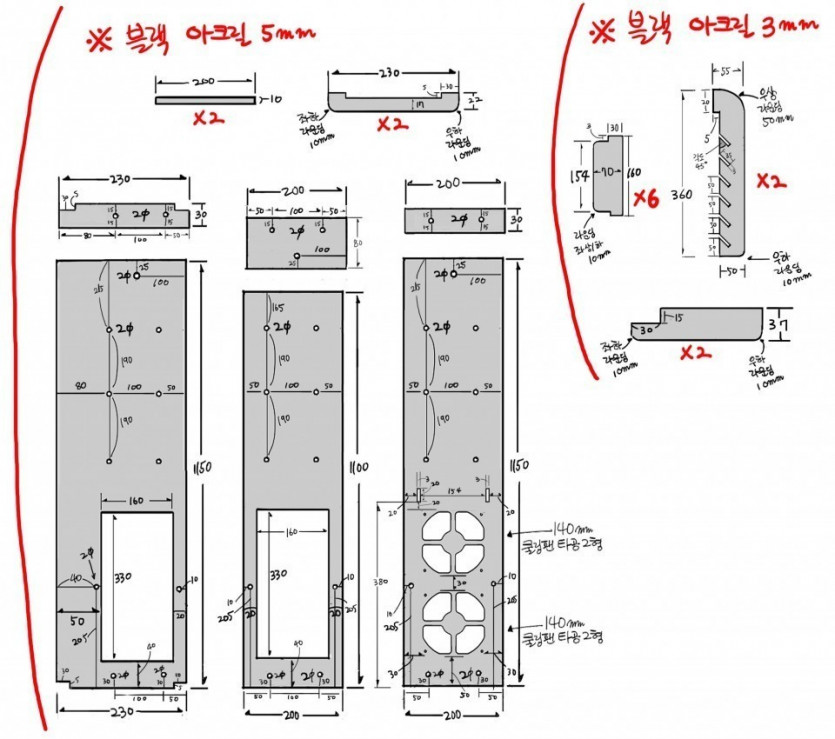

본문에 도면 첨부하였습니다.

좌측 흑색 5T 우측 3T 입니다.

치수 잘 살펴보시고 가부 댓글 주세요.

댓글주소 답글쓰기

sadist666 2019-09-24 (화) 12:17

6개짜리 凸모양 부품 치수 체크 부탁드립니다.
위아래로 튀어나온 부분 깊이가 도면에선 30쯤 되보이는데 3입니다.

댓글주소 답글쓰기

2019-09-24 (화) 12:49

정확하게 보셨네요. 제가 실수했습니다. 아래에 수정 도면 올렸습니다.

전면 벤틸레이션 핀 디자인이 멋지네요.

댓글주소 답글쓰기

오스틴 2019-09-24 (화) 12:58

감사합니다 확인했습니다. 요걸로 작업 부탁드립니다~

댓글주소 답글쓰기

2019-09-24 (화) 13:34

확인하였습니다. 감사합니다.

댓글주소 답글쓰기
