토스 송금아크릴 견적 문의입니다.
페이지 정보
본문
안녕하세요 수조 칸막이때문에 여쭤보고 제작하려고 합니다.

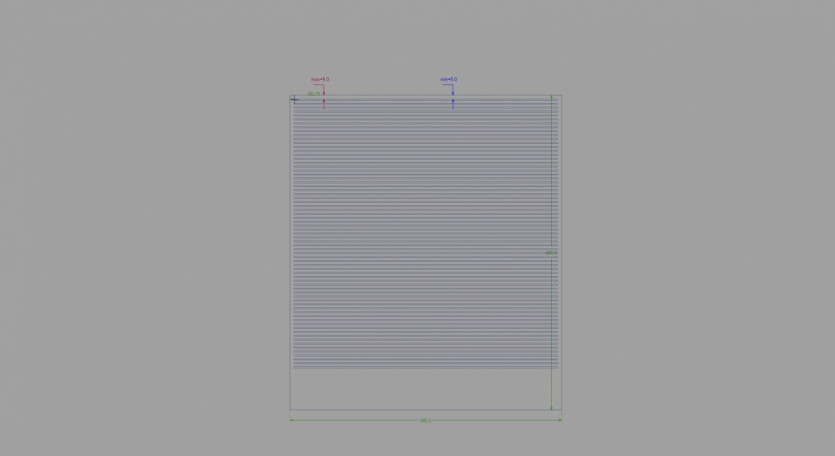

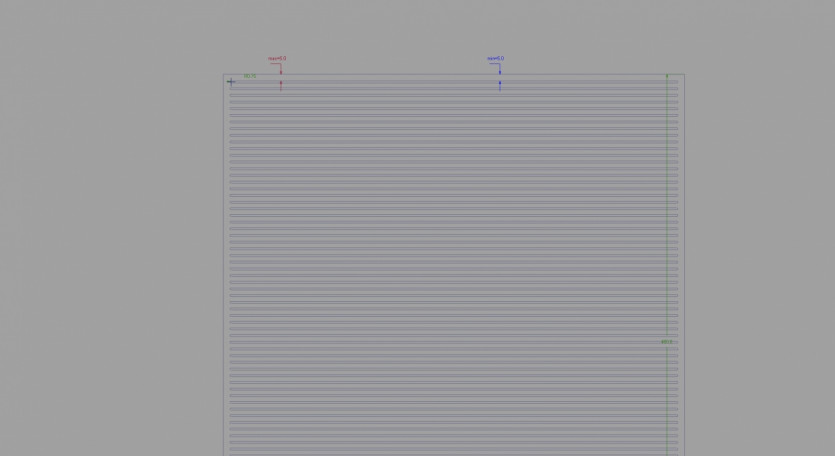

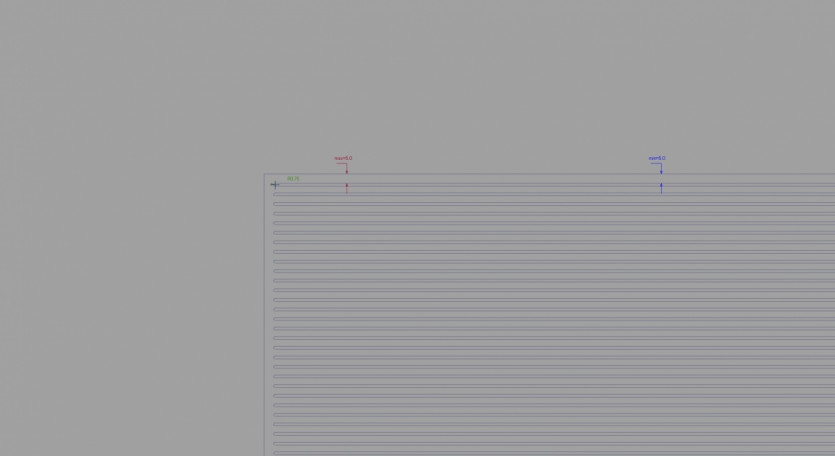

가로340 세로 400에 지름 1.5미리짜리 가로로 긴 홀을 제작 하려고 하는데요 홀의 간격이나 외곽 바운더리에서의
홀과의 간격은 사장님께서 파손 안될정도로 배치해서 해주시면 될듯 한데 이미지상의 도면을 5t로 제작하면
비용이 얼마나 걸릴까요? 그리고 저 도면으로 제작하려면 주문을 어떻게 해야하죠?
그리고 하단은 소일에 묻히기 때문에 50미리정도 홀 없이 제작하려고 합니다,.
댓글목록
다이포님의 댓글
쪽지보내기
메일보내기
자기소개
아이디로 검색
전체게시물 작성일
안녕하세요.
도면과 같이 레이저 컷팅 시 가로 홀 사이의 간격이 15mm 이상은 되야 합니다.
레이저 가공 특성상 얇고 긴 부분은 열에 의해 휘게 됩니다.
또한 긴 부분이 연속으로 있는 경우 너무 약해서 구조상 쓸 수 없습니다.
본 몰에서 판매하고 있는 세로타공 칸막이를 보시면 3요소 정도 나누어 타공하는 것도 이와 같은 이유입니다.
바운더리에서 홀 간격 또한 마찬가지입니다. 대략 5mm로 보이는데 이럴 경우 5mm 짜리 긴 작대기와 비슷한 강도가 됩니다. 그냥 똑 부러집니다. 전체 판 크기가 크면 클수록 타공과 타공 사이, 바운더리와 타공사이의 간격은 넓어야 합니다. 반면 작을수록 좀 좁아져도 강도에는 무리기가 가지 않습니다.
타공되지 않은 나머지 부분의 각 구획을 하나의 요소로 보고 생각해 보시면 강도와 열변형에 대한 이해가 빠를겁니다.

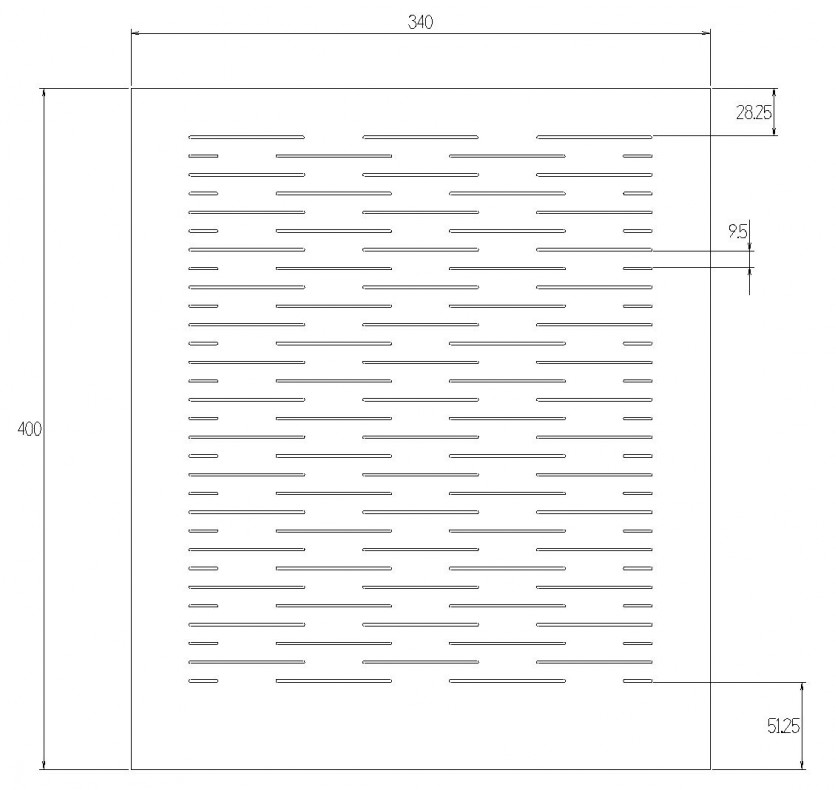

잠시 후 위 문제들을 적용한 도면을 하나 올려 드리겠습니다.
