토스 송금도면확인후 수정요청 드립니다
페이지 정보
본문
안녕하세요,

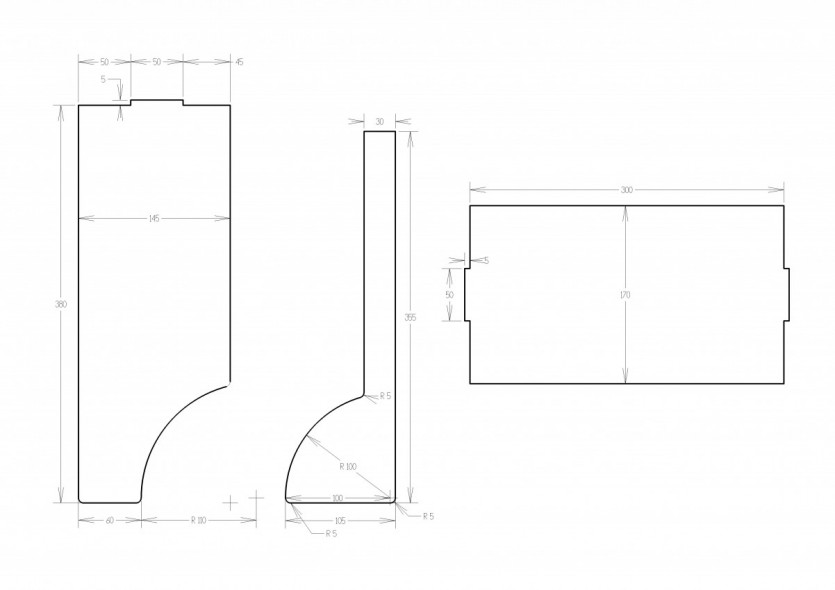

말씀주신대로 국자형태 부품 중에 Jx2의 수정이 필요합니다.
우하단 둥글게 파먹은 부분의 중심이 옆변의 연장에 있지 않구요 바깥쪽 허공에 있습니다.
즉 중심이 좌변에서 오른쪽으로 60+110, 위로 5 떨어진 곳에 있습니다
상단면 치수도 수정 부탁드립니다.
Ix2는 맞게 되 있는지 도면으로 확실하지 않아서 확인 한번 부탁드립니다.
둥글게 튀어나온 부분의 중심이 딱 우하 모서리 B가 아니라 아니라
모서리에서 가로세로 5*5 떠있는 곳 A에 있어야 하는데, 맞게 되 있는지 도면만 봐서는 모르겠네요.
Fx2도 수정 부탁드립니다. 좌우 5씩 파먹은 부분이 반대로 5만큼 볼록해야 합니다.
볼록하게 나온곳 제외하고 300이구요
감사합니다.
