문의내용:
안녕하세요
고려대학교 의료정보처리 연구실 석사과정 정상구입니다.

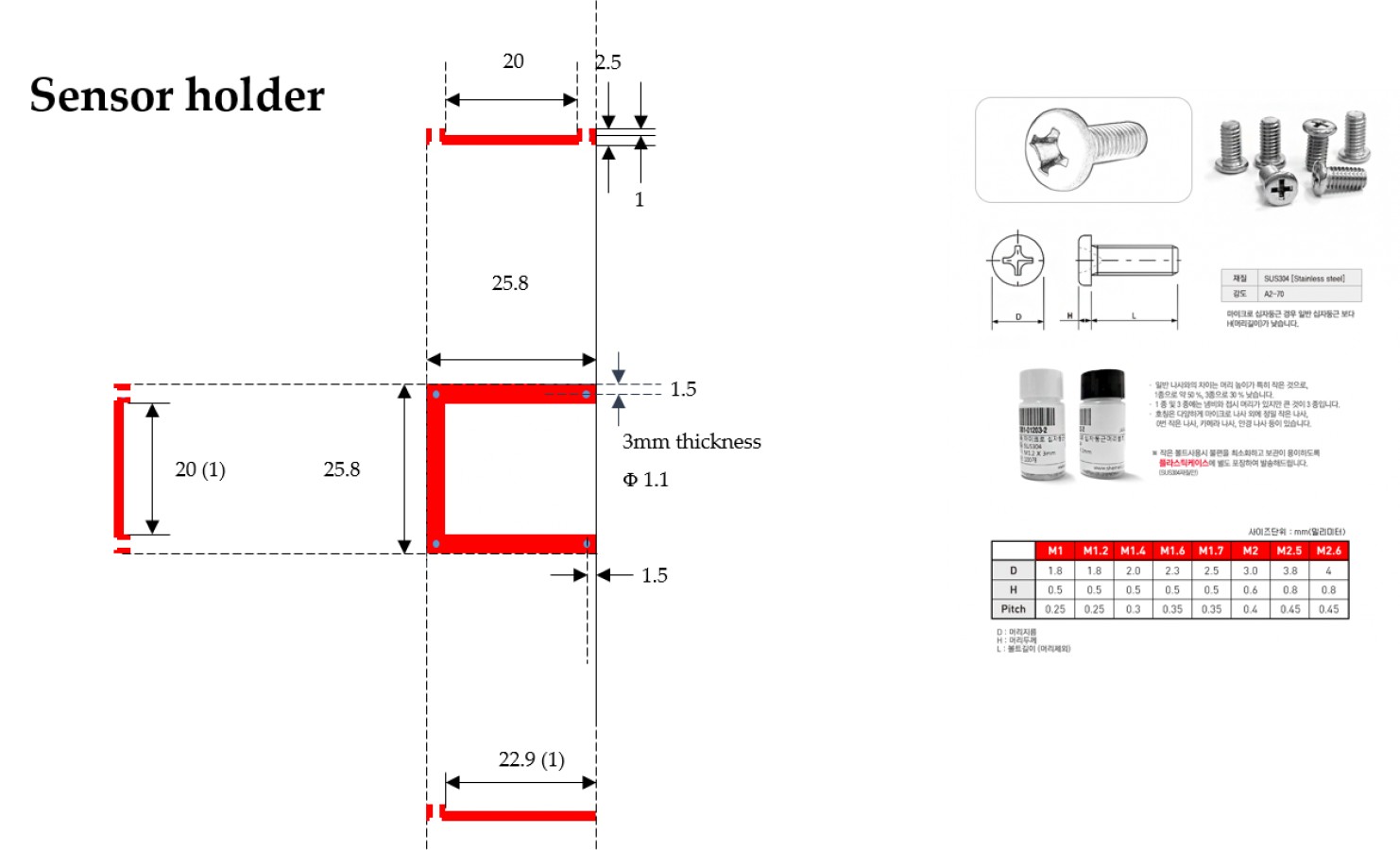

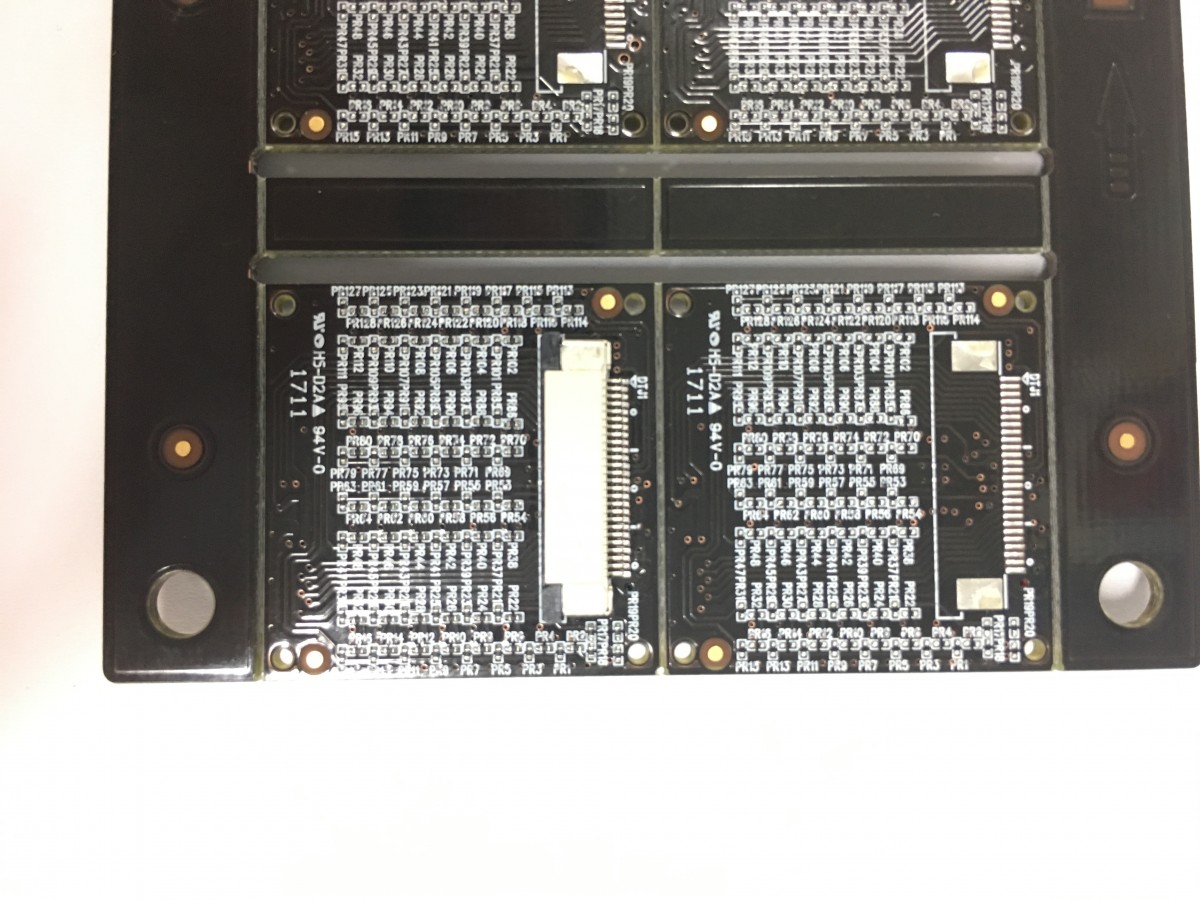

반도체 기반 검출기의 회로(사진1)와 고정시킬 브라켓을 제작하려고 합니다.
나사의 경우 오른쪽에 보이는 마이크로 스크류를 사용할 예정입니다.
홀은 1.1 파이로 나사가 들어갈 수 있게 뚫어놓았고
브라켓의 밑면에는 나사의 헤드가 들어갈 수 있게 1.5 파이의 홀을 뚫었습니다.
ㄷ자의 브라켓이며 나사는 총 3개로 고정시킬 생각이며
ㄷ자의 밑 변에 해당하는 부분은 고정되는 부분이 없이 설계를 하였습니다.
가공이 가능한지요? 가능하지 않다면 어떤 방식으로 해야 가능할지
조언을 얻고자 합니다.
감사합니다.
가공이 가능하지 않다면 아크릴이나 포맥스로만 구조만 가공이 가능한지요?
