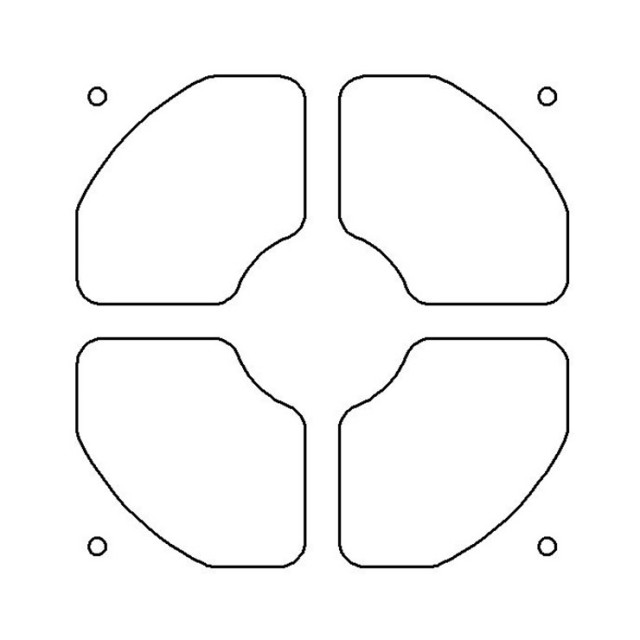

쿨링팬 타공 2형 레이저 컷팅 60-140mm
    빈칸을 입력하면 금액이 자동계산 됩니다.
    [주의] mm 단위입니다.
    가로 mm (최소 60, 최대 140)
    세로 mm (최소 60, 최대 140)
    가로개수  (최소 1, 최대 50)
    세로개수  (최소 1, 최대 50)
    간격 직접입력
    위치 직접입력
    고유번호
    판두께
    수량

네이버페이 포토/동영상 첨부 시 포인트 1000원 적립 행사중
장바구니에 담긴 판에 추가타공을 할 수 있는 상품입니다.
본 상품은 추가가공 전용주문입니다.
미리 장바구니에 팬 타공 될 판을 담으신 후 주문하시기 바랍니다.
장바구니에 담기 전 옵션에서 고유번호를 지정해 주세요.
이는 가공될 판을 구분하기 위함입니다.
이미 다른 가공이 있는 판에도 적용할 수 있습니다.

작업 전 완성 도면을 좌측 견적문의 게시판에 올려드린 후 확인 해 보시고 이상 없으면 작업진행합니다.
테두리 컷팅은 타공 될 판 선택 시 컷팅법 옵션에 따릅니다.


팬 타공 전 주의사항

일반적으로 팬의 크기는 팬의 하우징(케이스) 사이즈로 표기 됩니다.
회전하는 날개의 지름이 아닙니다.
팬 사이즈 중 90mm 팬은 92mm팬이며 하우징도 92mm입니다. 편의상 90mm로 판매 하는 경우가 많습니다.
119mm 팬 사이즈도 있으며 편의상 120mm 팬으로 부르지만 이 둘은 틀림없이 표기사이즈와 같이 틀린 팬입니다.
대부분 팬 하우징의 나사홀은 4.3파이 이며 별다른 요구가 없으면 4.3으로 뚫어드립니다.
배풍 기준으로 타공해 드리며 일반적으로 배풍구가 더 크기 때문에 흡풍 적용시에도 문제는 없습니다.
팬 사이즈에 따라 배풍구의 디자인은 약간씩 틀립니다. 팬사이즈에 맞게 뚫어드립니다.

좌표기준표시 방법

좌상 : 좌측상단
좌하 : 좌측하단
좌중 : 좌측중앙 (Y값은 생략 가능)

우상 : 우측상단
우하 : 우측하단
우중 : 우측중앙 (Y값은 생략 가능)

중상 : 중앙상단 (X값은 생략 가능)
중하 : 중앙하단 (X값은 생략 가능)
중중 : 판의 중앙기준

센터 : 판의 정중앙에 타공 (무조건 정중앙에 타공)

"중중" 과 "센터" 는 다른 뜻입니다. 필히 구분하세요.
(XY 의 값이 모두 "0" 이거나 X값이 "0" 일 경우 생략 가능합니다.)


입력란 설명

가로, 세로 : 타공 될 팬의 규격 (실제 규격을 가로 세로에 같은 숫자로 씁니다.)
60mm 이상 140mm 이하만 가능하며 필히 가로 세로 똑같이 입력해야 합니다.
60mm 이하 팬은 다른 상품에서 가공주문 가능합니다.
60, 70, 80, 92, 120, 119, 140 규격만 가능합니다.

가로개수,새로개수 : 타공될 팬 구멍의 행과 열 개수
각각의 위치가 틀릴경우 가로세로의 곱이 필요한 수량값이 되도록 입력합니다.

간격 : 팬과 팬의 사이 간격 쉼표로 구분하여 가로간격, 세로간격 입력
대부분의 경우 간격없이 0을 입력하셔도 되나 표기 사이즈보다 약간 클 경우 부착이 불가능하니 0을 입력하실 경우 필히 실측해 보시기 바랍니다.

위치 : 전체 타공의 위치(좌표기준표시방법 참조)
가장자리에서 떨어진 거리를 좌표로 표기합니다.
만약 각각의 팬 위치가 틀릴 경우 팬의 수량만큼 /를 구분하여 입력합니다.

고유번호 : 장바구니에 담긴 판의 번호

판두께 : 고유번호를 부여한 판의 두께


아래는 예시이며 실제 타공은 2형으로 가공합니다.


주문예시 1

개요 : 60mm 팬 구멍을 가로 2개 세로 3개의 개수로 오른쪽 아래 기준 오른쪽에서 40 아래에서 40 떨어진 지점에 가로 20 세로 20 간격으로 타공
(타공 위치는 타공기준이 아닌 실제 팬의 하우징을 가준으로 합니다. 아래 도면의 점선이 하우징의 크기입니다.)

가로 : 60
세로 : 60
가로개수 : 2
세로개수 : 3
간격 : 20,20
위치 : 우하,40,40

주문예시 2

개요 : 60mm 팬 구멍 3개를 각각의 지정한 위치에 타공
(타공 위치는 타공기준이 아닌 실제 팬의 하우징을 가준으로 합니다. 아래 도면의 점선이 하우징의 크기입니다.)

가로 : 60
세로 : 60
가로개수 : 1
세로개수 : 3 (팬 구멍의 위치가 각각일 경우 가로 세로 개수의 곱이 전체 숫자와 같기만 하면 됩니다.)
간격 : 0 (간격은 무시이므로 임의로 0을 넣어 줍니다.)
위치 : 좌상,40,40/센터/우하,40,40 (센터를 입력한 홀은 모두 무시하고 판의 정중앙에 타공)
